Vstupní kamerová jednotka VERIA 230D
Vstupní kamerová jednotka videotelefonu VERIA 230D v elegantním kovovém anti-vandal provedení. Pro snímaní v noci a za snížených světelných podmínek je jednotka vybavena čtveřicí vysoce svítivých LED diod. Díky 2 podsvíceným tlačítkům lze nezávisle vytáčet 2 monitory videotelefonu VERIA. Jmenovky tlačítek lze navíc snadno vyjmout a popsat.
Materiály ke stažení
VERIA 230D – VNĚJŠÍ VSTUPNÍ / DVEŘNÍ STANICE v elegantním kovovém antivandal provedení
Vstupní kamerová jednotka videotelefonu VERIA 230D v elegantním kovovém anti-vandal provedení určená pro videotelefony VERIA. Jednotka disponuje integrovanou kamerou se snímacím čipem CMOS o velikosti 1/4“ a rozlišením 700 TVL. Pro snímaní v noci a za snížených světelných podmínek je jednotka vybavena čtveřicí vysoce svítivých LED diod. Díky 2 podsvíceným tlačítkům lze nezávisle vytáčet 2 monitory videotelefonu VERIA. Jmenovky tlačítek lze navíc snadno vyjmout a popsat.
Vstupní kamerová jednotka VERIA 230D je vybavena 2 výstupními NO (normal open = v klidu otevřený) kontakty – jedním zatížitelným proudem až 4 A určeným pro ovládání elektrického zámku a druhým určeným pro ovládání zařízení bez proudové zátěže, jako například pojezdu elektrické brány.

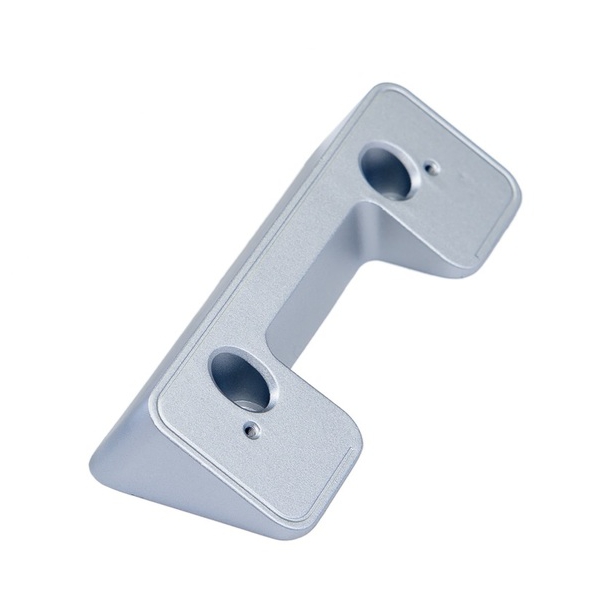

Montáž jednotky je díky dodávanému spojovacímu materiálu snadná a rychlá. Jednotku lze upevnit na rovný povrch, nebo pod úhlem 30° s pomocí kovové konzole, která je rovněž součástí balení.
Kompatibilita
Vstupní kamerová jednotka VERIA 230D je kompatibilní s monitory VERIA 7070, VERIA 7076 a VERIA 7077.
Upozornění:
Při použití dveřní stanice se dvěma a více tlačítky není funkční interkom mezi monitory.
TECHNICKÁ SPECIFIKACE:
Kamera: 1/4“ CMOS; barevná; 700 TVL; úhel záběru 110° (horizontálně)
Počet tlačítek: 2
Propojení: 4+1-vodičové (<60 m kabel 4x 0,5 mm; >60 m 4 x 0,5 mm + koax.)
Video signál/impedance: 1 Vp-p/75 Ohm
Audio signál/impedance: 300 mVp-p/300 Ohm
Ovládání zámku: Ano, 1x (NO, 5 ~ 24 V AC/DC, max. 4 A) + 1x (NO, max. 5 mA)
Noční přísvit: Ano, 4x LED dioda
Prostor pro jmenovku: Ano, 2x
Podsvícení tlačítek: Ano
Anti-vandal provedení: Ano
Materiál krytu: Hliník
Montáž: Povrchová pomocí upevňovací konzole (ploché nebo 30°)
Napájení/odběr: 11 ~ 14 V DC / <3 W
Rozměry: 152 x 55 x 22 mm
Provozní podmínky: -25°C ~ +60°C, vlhkost nekondenzující 0%~95%
Skladovací podmínky: -30°C ~ +60°C
Schválení: CE
OBSAH BALENÍ:
1 ks vstupní stanice 230D
1 ks upevňovací konzole (pro uchycení na rovný povrch)
1 ks upevňovací konzole 30° (pro uchycení pod úhlem 30°)
2 ks plastová hmoždinka (O6 x 28 mm)
2 ks vrut (O3 x 30 mm)
2 ks vrut (O3,5 x 30 mm)
2 ks šroub křížový (M3 x 8 mm – spojení rovné a úhlové konzole)
1 ks šroub inbusový (M3 x 5 mm – spojení rovné konzole a stanice)
1 ks inbusový klíč (2 mm)
1 ks uživatelská příručka
Často kladené otázky
S monitorem je v balení dodáván adapter 15 V. Další možností je umístit 15 V zdroj na DIN lištu do rozvaděče a napájení tak budete mít skryto.
Venkovní kamerová jednotka je napájena přímo z monitoru. Nemusíte se tak starat o zajištění napájení.
Zařízení umožňuje otevírání el.zámku branky tak i pojezdu brány (bezpotenciální kontakt).
Doporučujeme použít nízkoodběrové elektrické zámky s nimiž získáte výhodu v tom, že tyto zámky nebudete muset nijak napájet.
Při zapojení dodržte pokyny v manuálu – ke stažení na této stránce.
